XM3 E-Tech 하이브리드 #10- 카울 내부 외기필터 장착

▣ XM3 E-Tech 하이브리드 #10- 카울 내부 외기 흡입구 필터 장착





목차



개요



외제차나 고급차에만 장착되어 있다는 외기필터를 XM3하이브리드 차량에 장착해 보았습니다.

필터는 JDK에서 생산판매되는 제품으로 구입하였습니다.

14mm, 10mm 복스와 라쳇, 그리고 1자 드라이버 및 리무버 정도만 있으면 됩니다.

아! 장갑도 필수 입니다.









●준비물



JDK외기필터, 리무버드라이버, 라쳇, 복스세트(복스는 14mm, 10mm 두개는 꼭 있어야 합니다)

14mm는 와이퍼암 분리에 필요하며, 10mm는 외기흡기구에 부착된 빗물장지가이드 분리에 필요합니다.





● 카울 커버 탈거

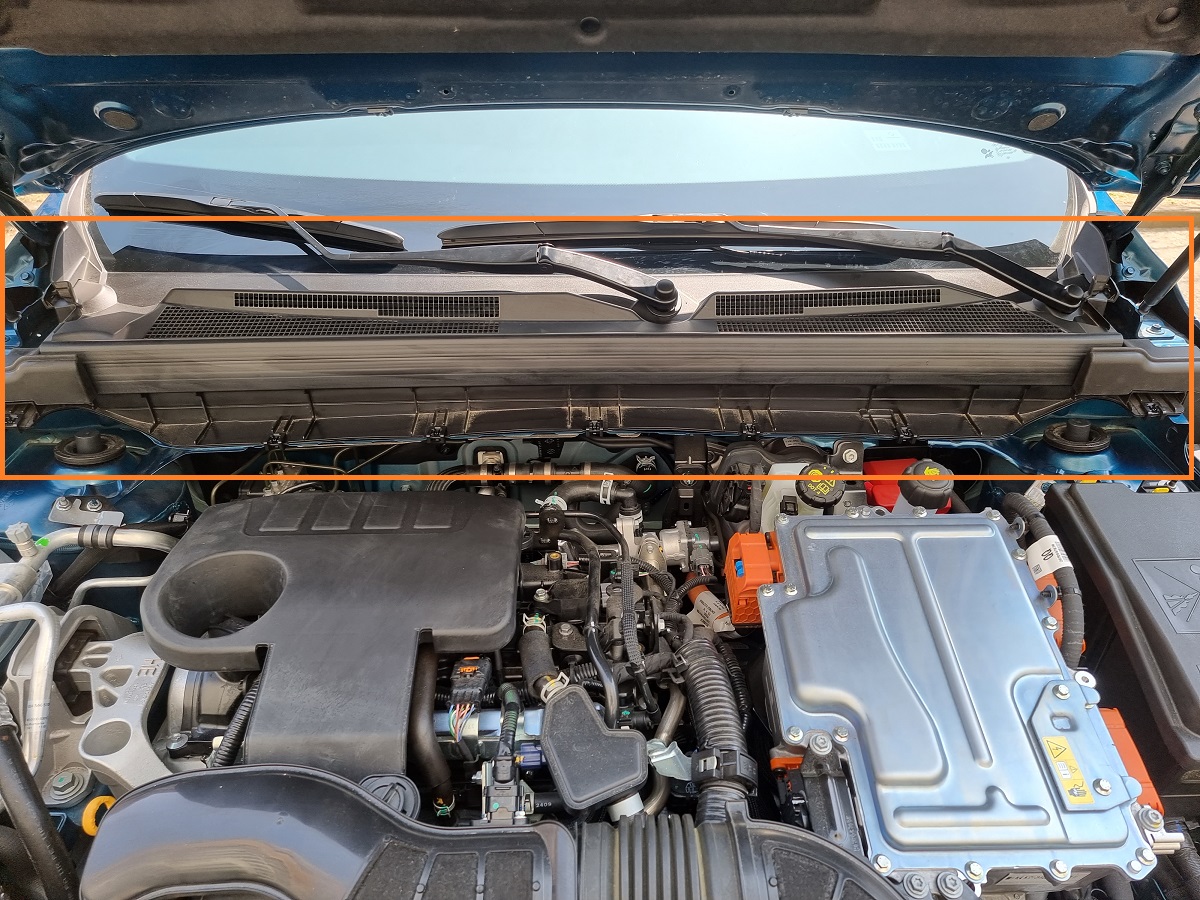

1. 본넷 후드를 열고 좌우 와이퍼암 너트 커버를 벗겨 줍니다.

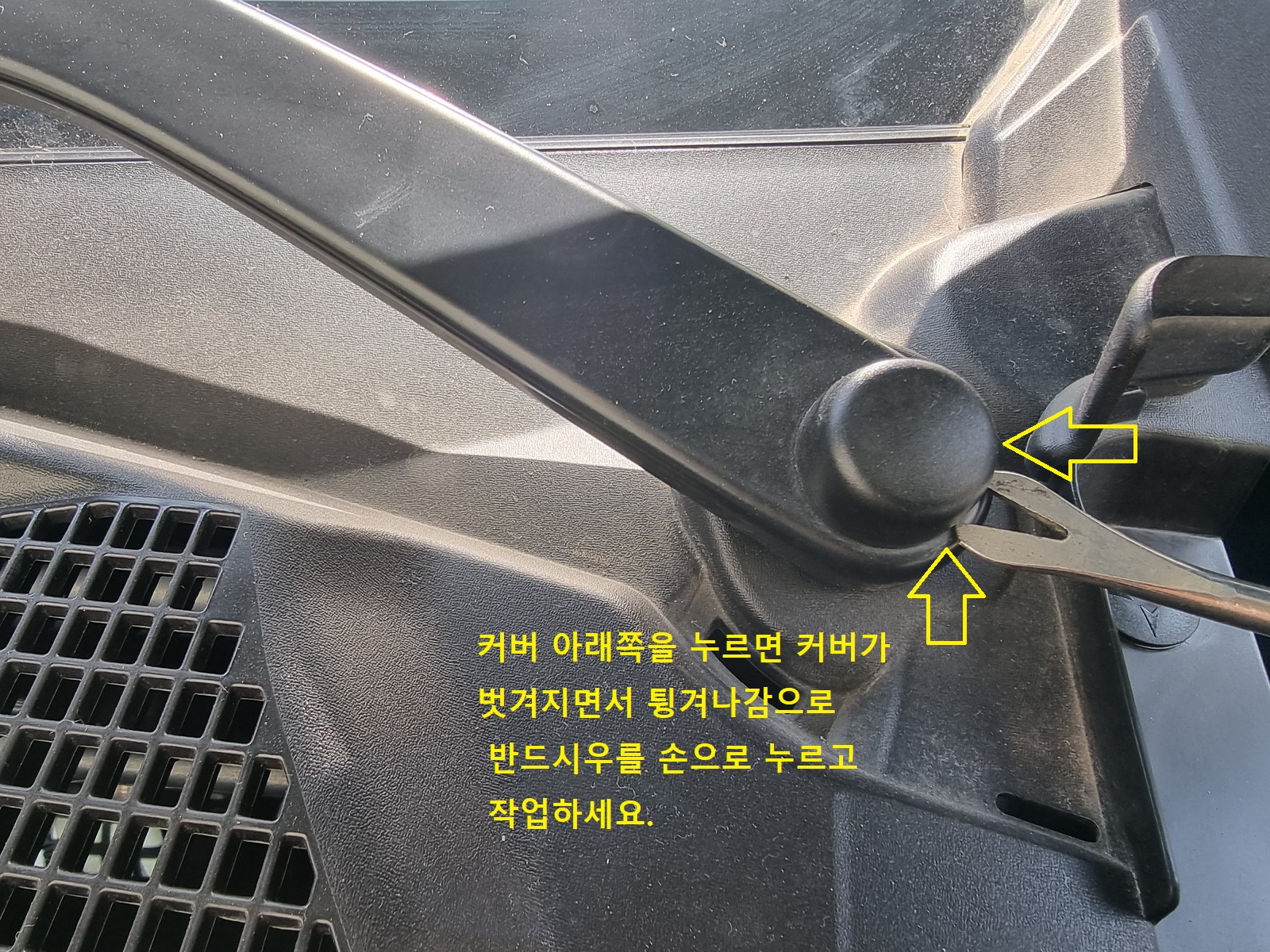

2. 리무버나 드라이버로 커버 아랫쪽을 누르면 커버가 벗겨지면서 튀어 나가기 떄문에 반드시 커버 윗부분을 손으로 잡은 후 눌러서 벗겨주시기 바랍니다.

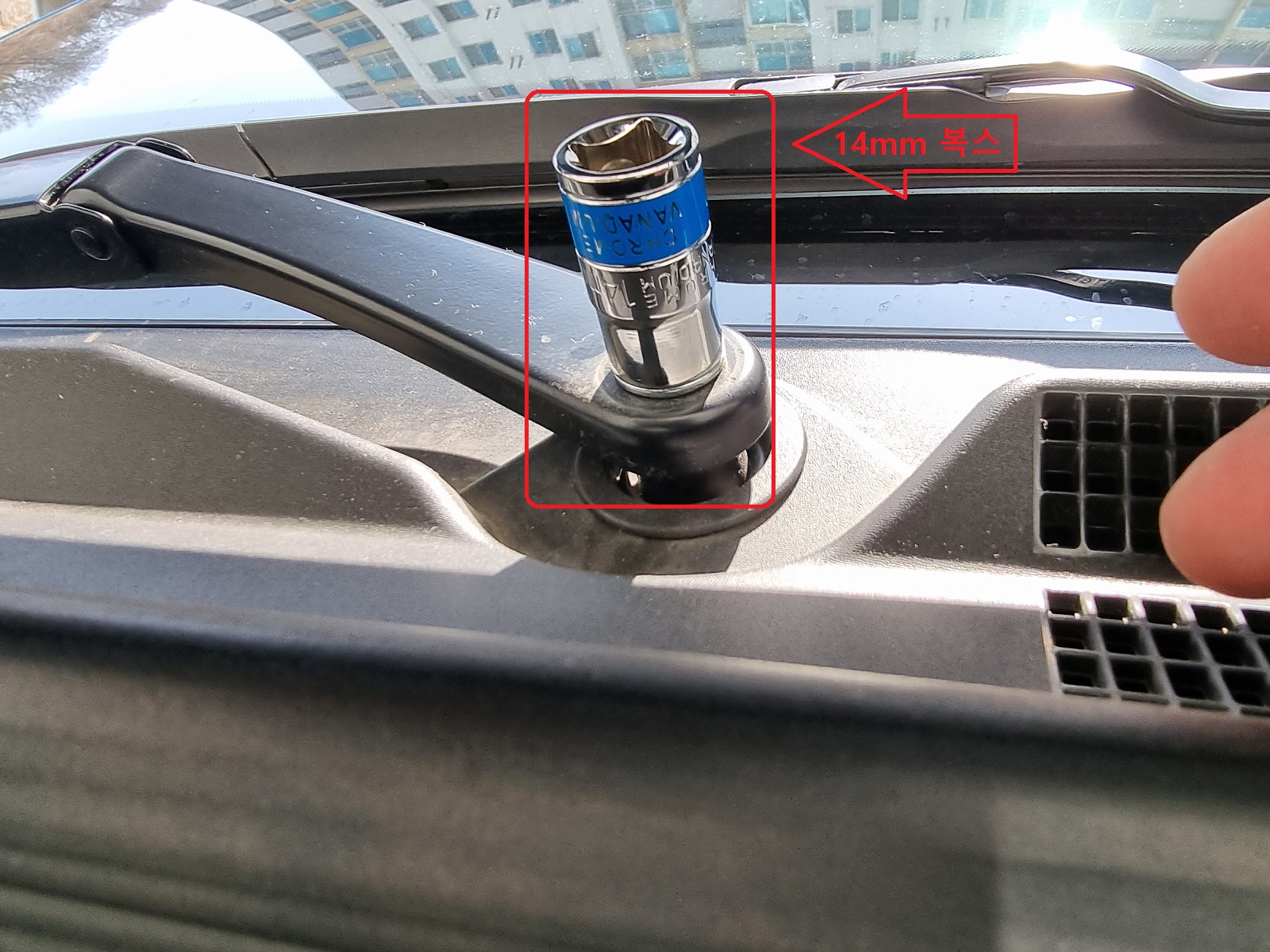

3. 와이퍼암을 고정하고 있는 나사를 14mm 복스를 끼워서 풀어줍니다. 양쪽다

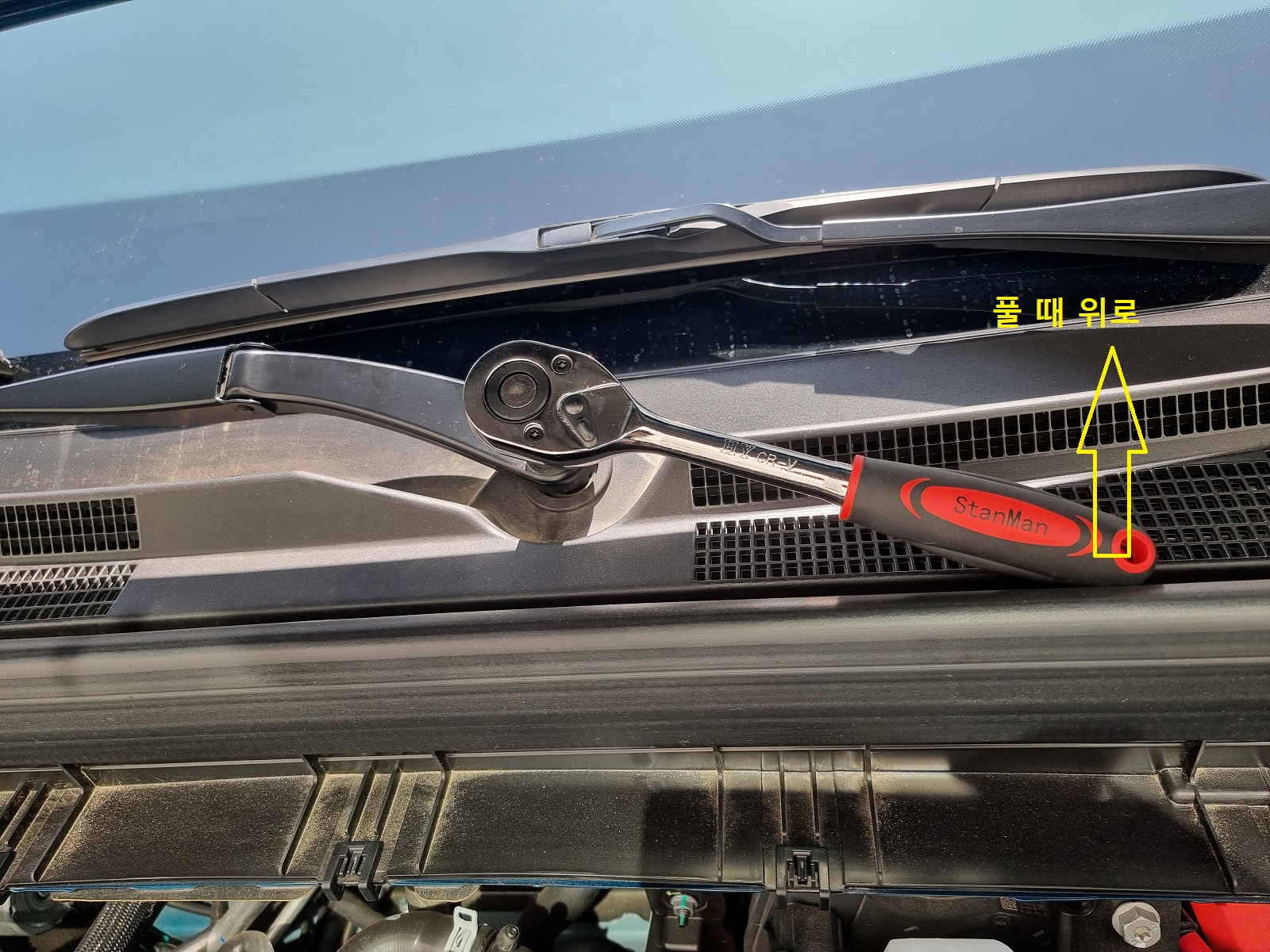

4. 다 아시겠지만....라쳇 레버를 확인 하신 후 고정하고, 위쪽으로 밀어서 풀어주면 됩니다.

위로 올렸을 때 잠긴다면 라쳇헤드에 있는 레버를 반대로 돌려 줍니다.





5. 너트가 풀렸습니다. 이렇게 두개 다 풀어 줍니다.





6. 관절 부분을 눌러주면서 와이퍼암을 빼 줍니다.





7. 와이퍼 암을 분리한 후 카울커버를 분리 해 주면 됩니다.

차량마다 카울커버 구조가 다르며 분리방법이 다름으로 주의 바랍니다.

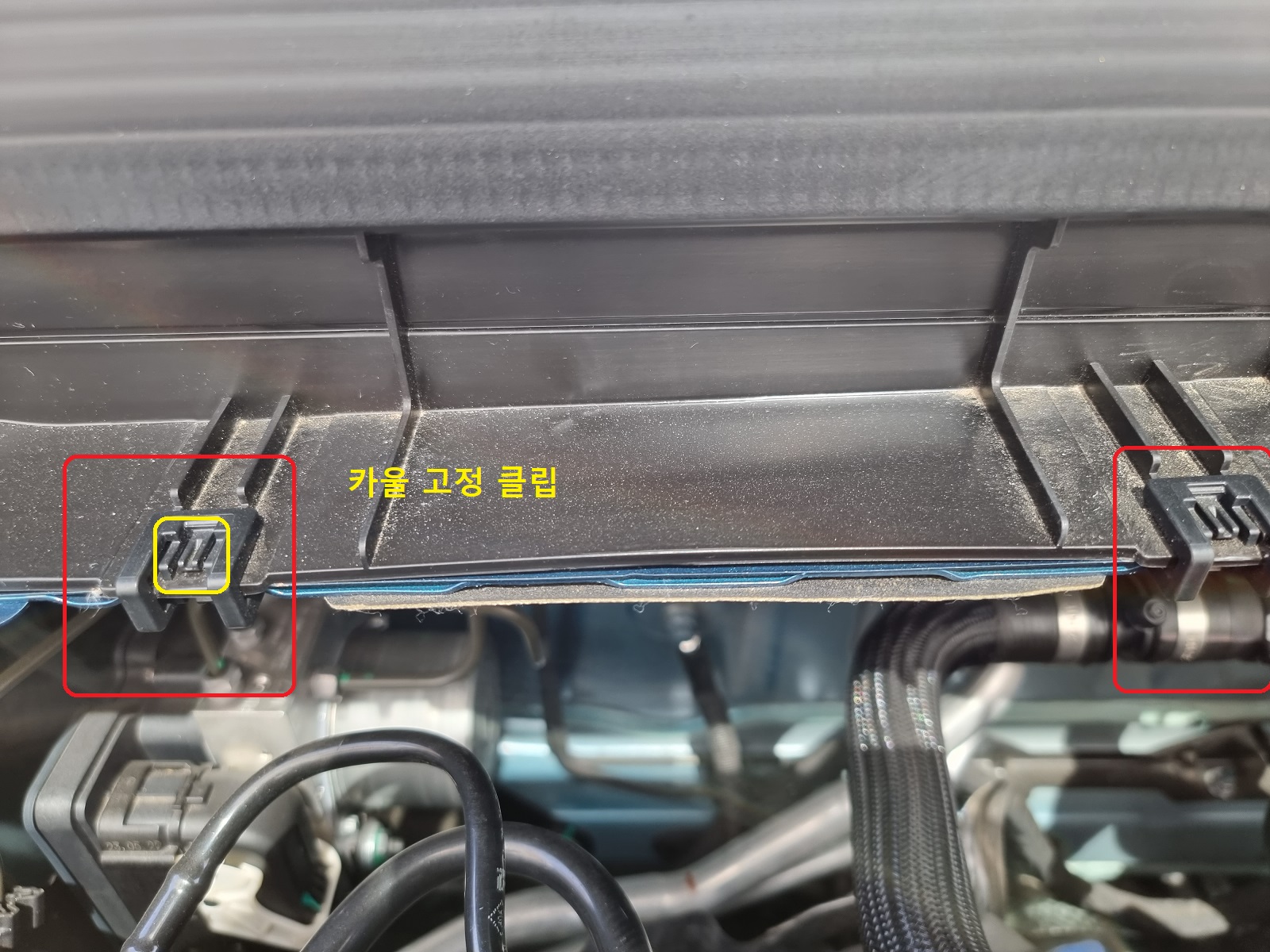

8. 카울커버 코정클립을 제거 해 줍니다.







9. 드라이버나 리무버로 고리쪽을 살짝 들면서 빼 주면 쉽게 빠집니다.

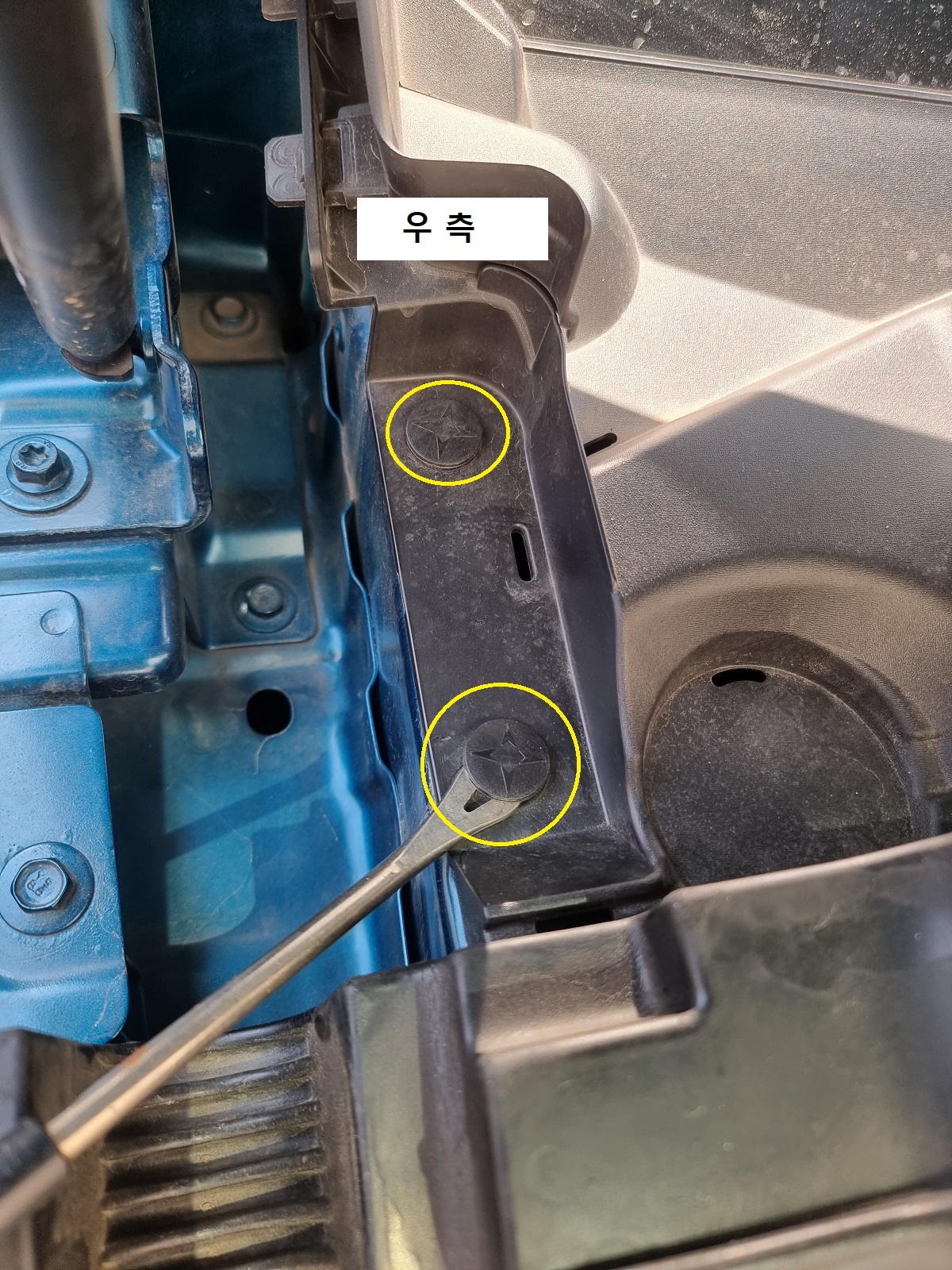

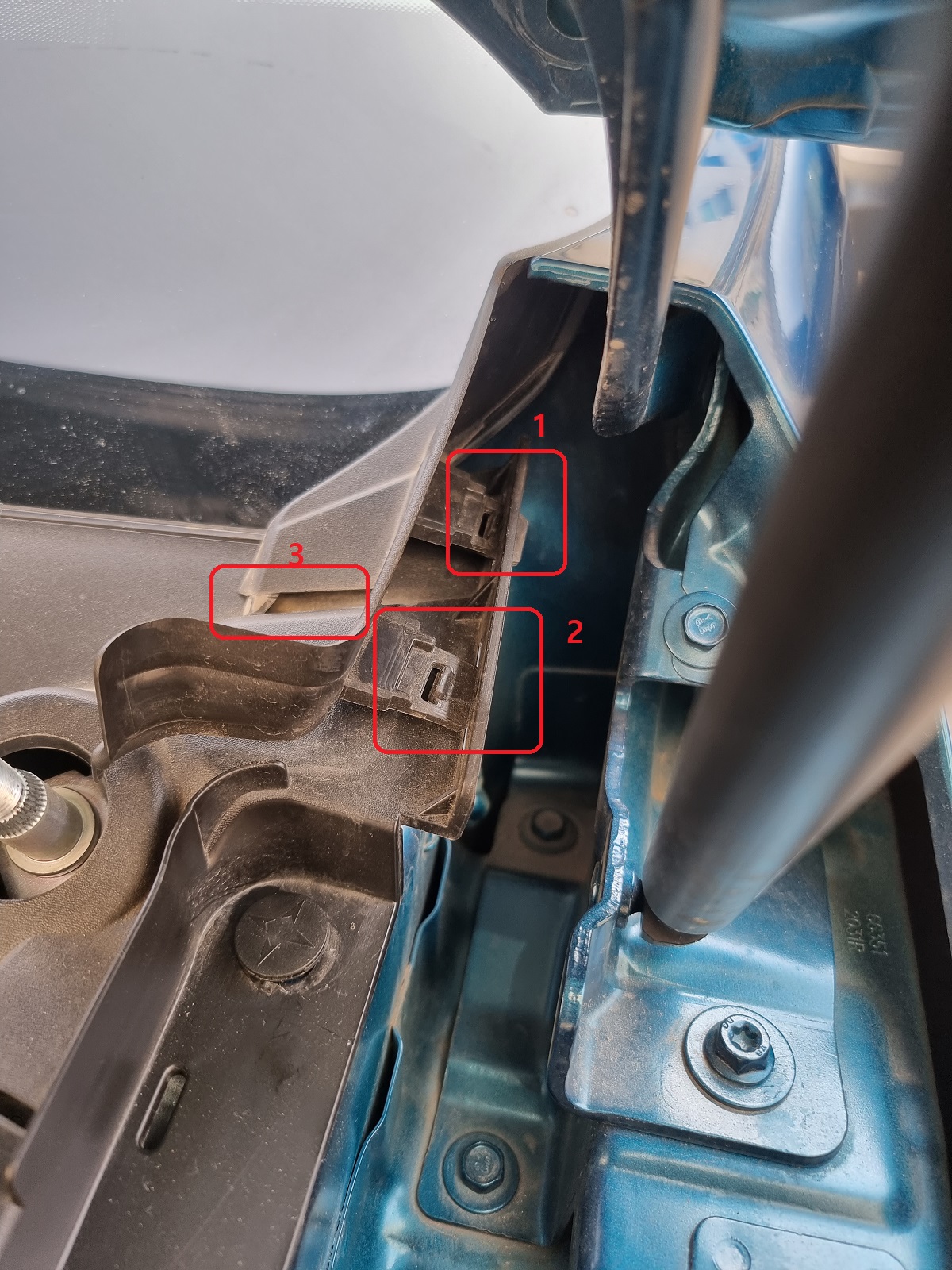

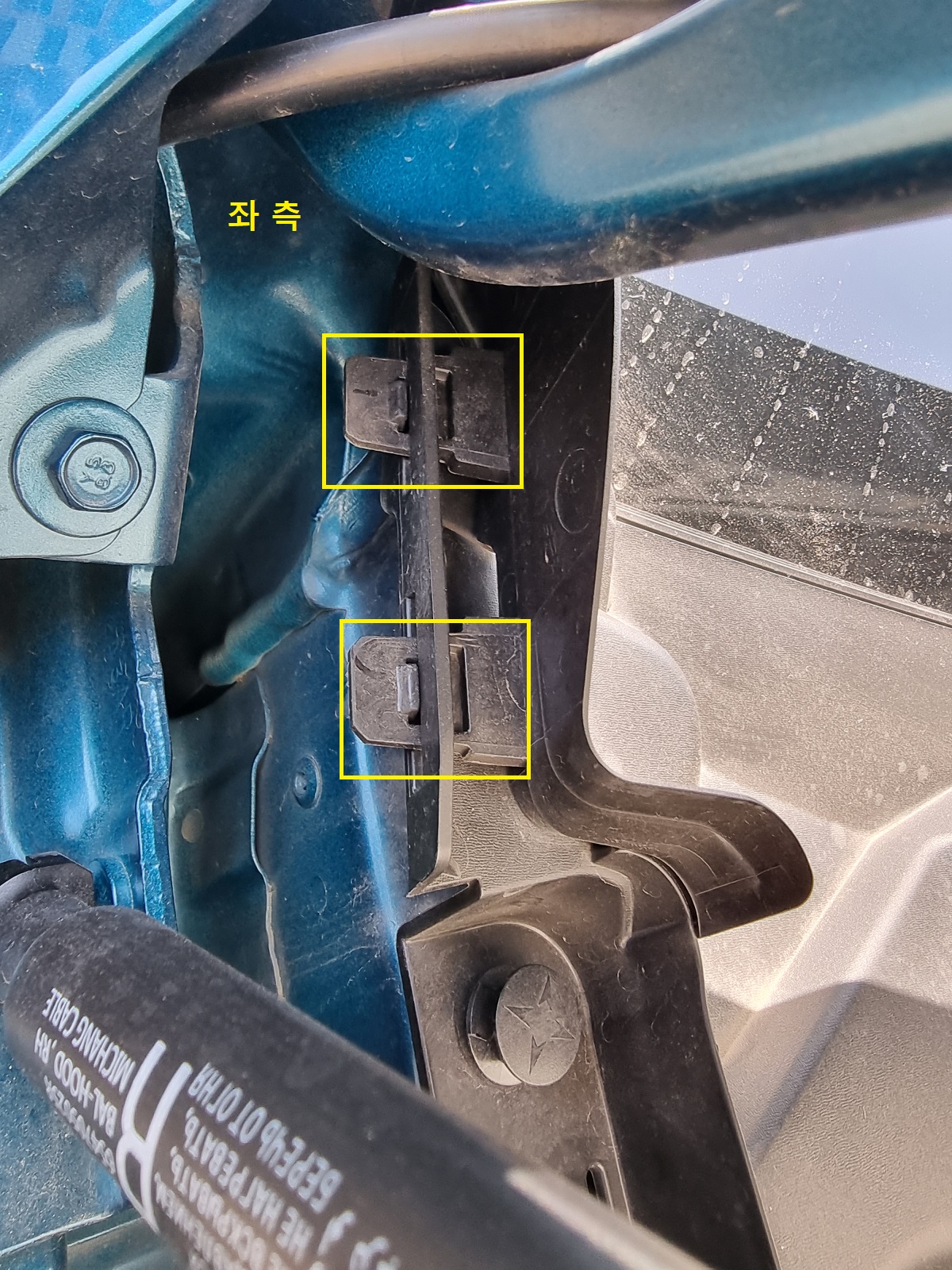

10. 좌우측 측면 커버도 분리 해 줘야 합니다. 여기는 고정식 클립이 있습니다.

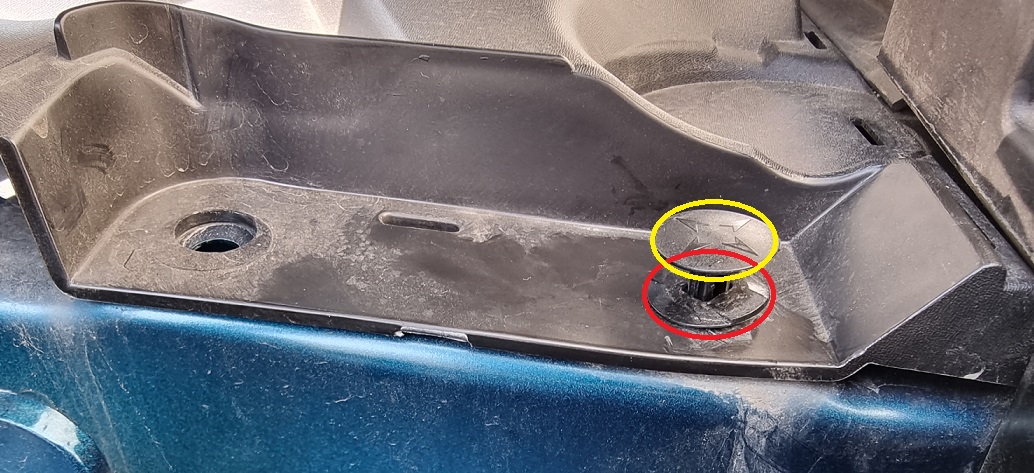

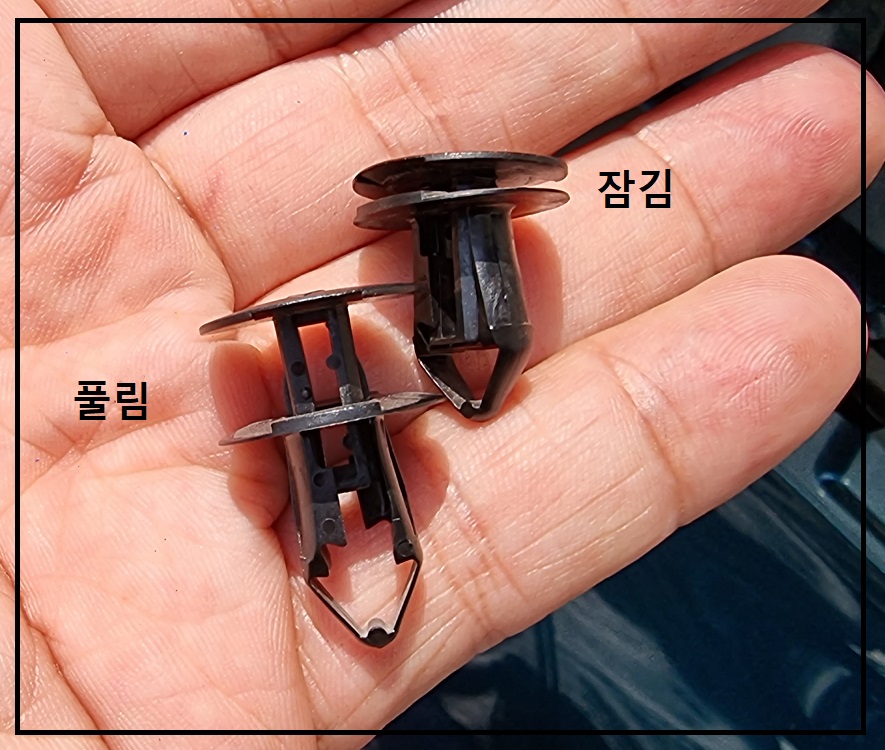

이 클립은 이중으로 되어있으며, 아래 사진처럼 위아래 판을 분리해 주어야 열리는 구조입니다.

구조에 주의 하면서 좌우 측면 커버 고정클립을 분리한 후 커버를 분리 해 줍니다.

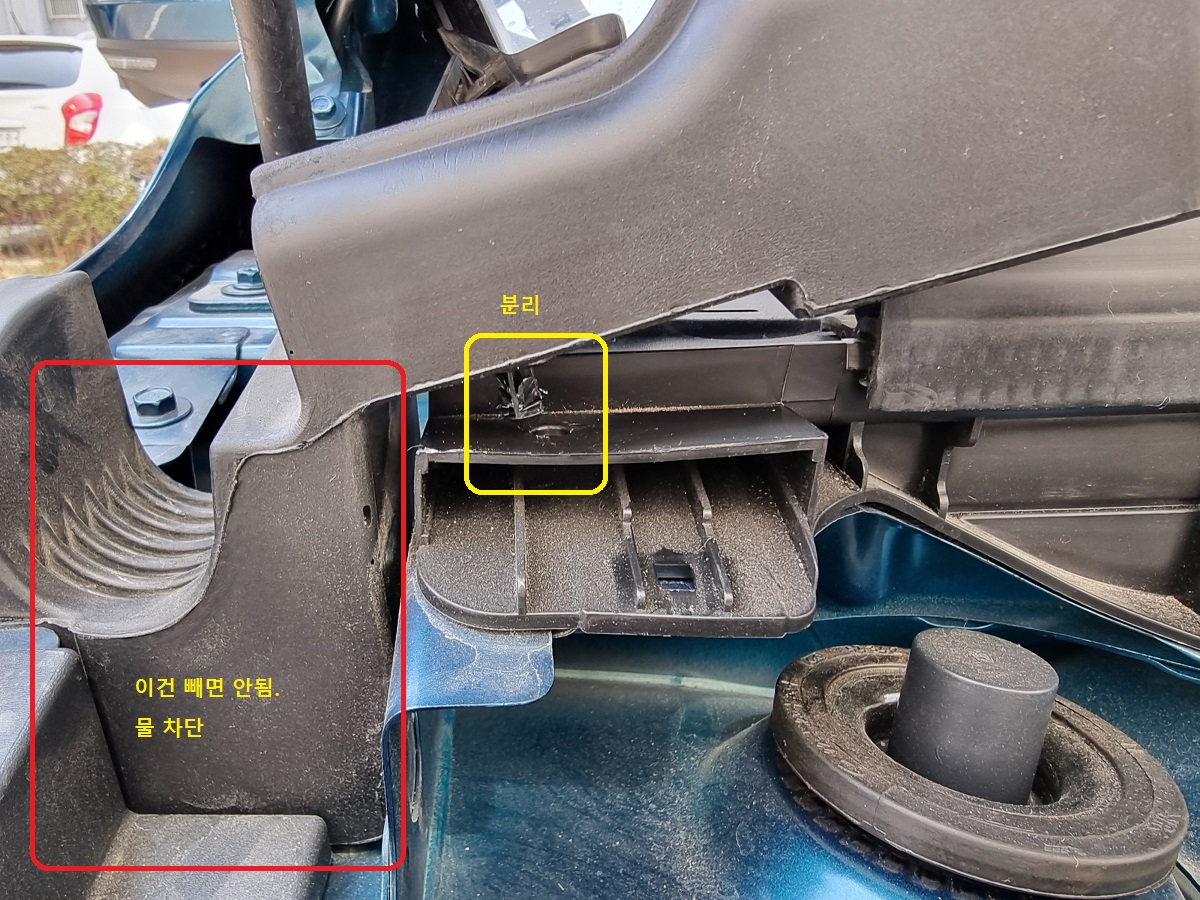

11. 정확한 이름은 알 수 없으나....좌측,우측에 아래 사진과 같은 구조의 덮개(?)가 있습니다.

라텍스 비슷한 고무로 물을 막아주는 역할을 하는 구조로 보입니다.

이것도 분리 해 주어야지 됩니다. 이건 그냥 좌우를 눌러서 빼 줍니다. 잘 안빠집니다. ㅠ

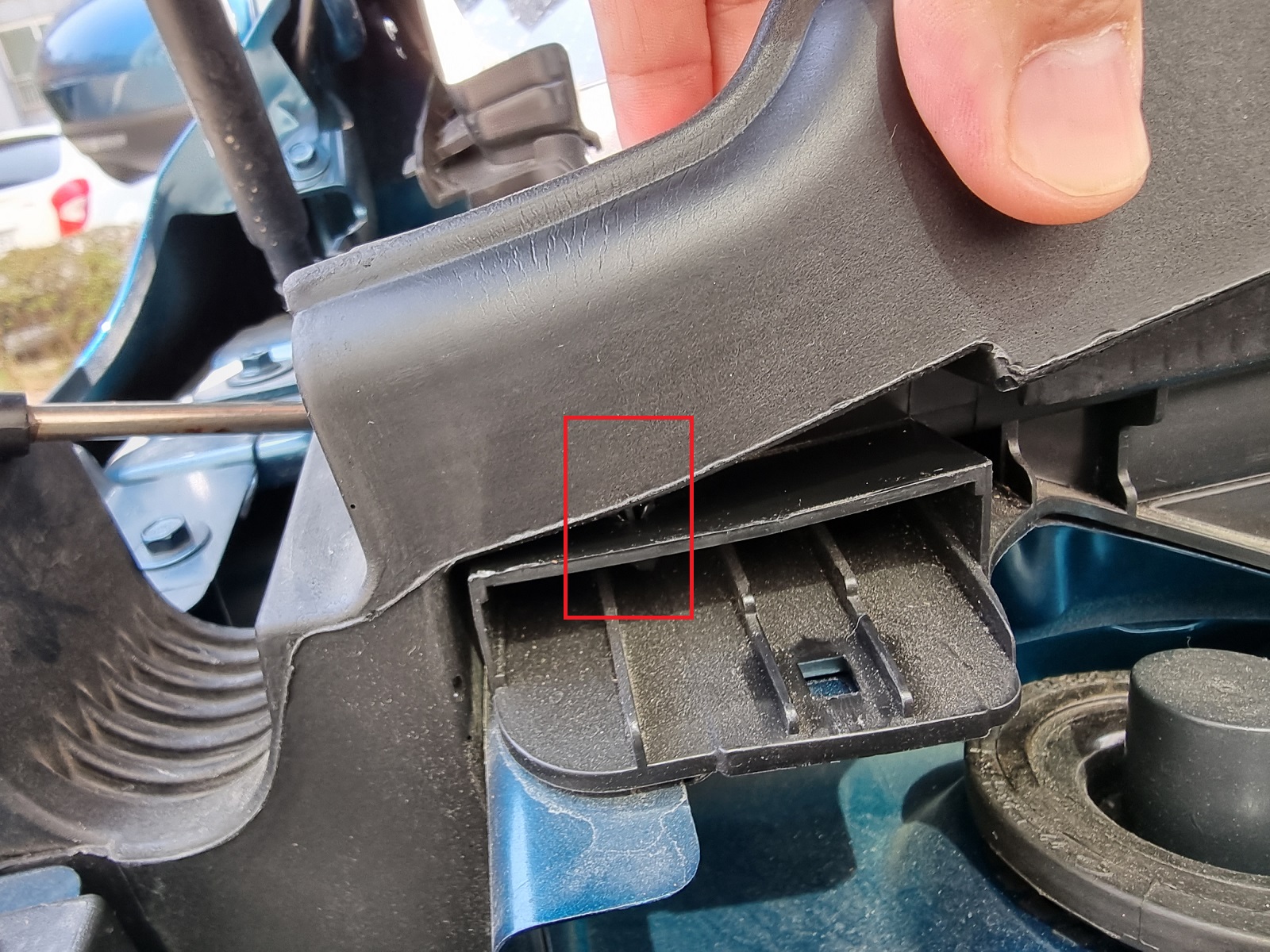

12. 카울커버 좌 우측 위쪽에 아래 사진과 같은 구조의 커버가 또 있습니다.

이것도 눌러서 빼서 분리해 줍니다.





좌측

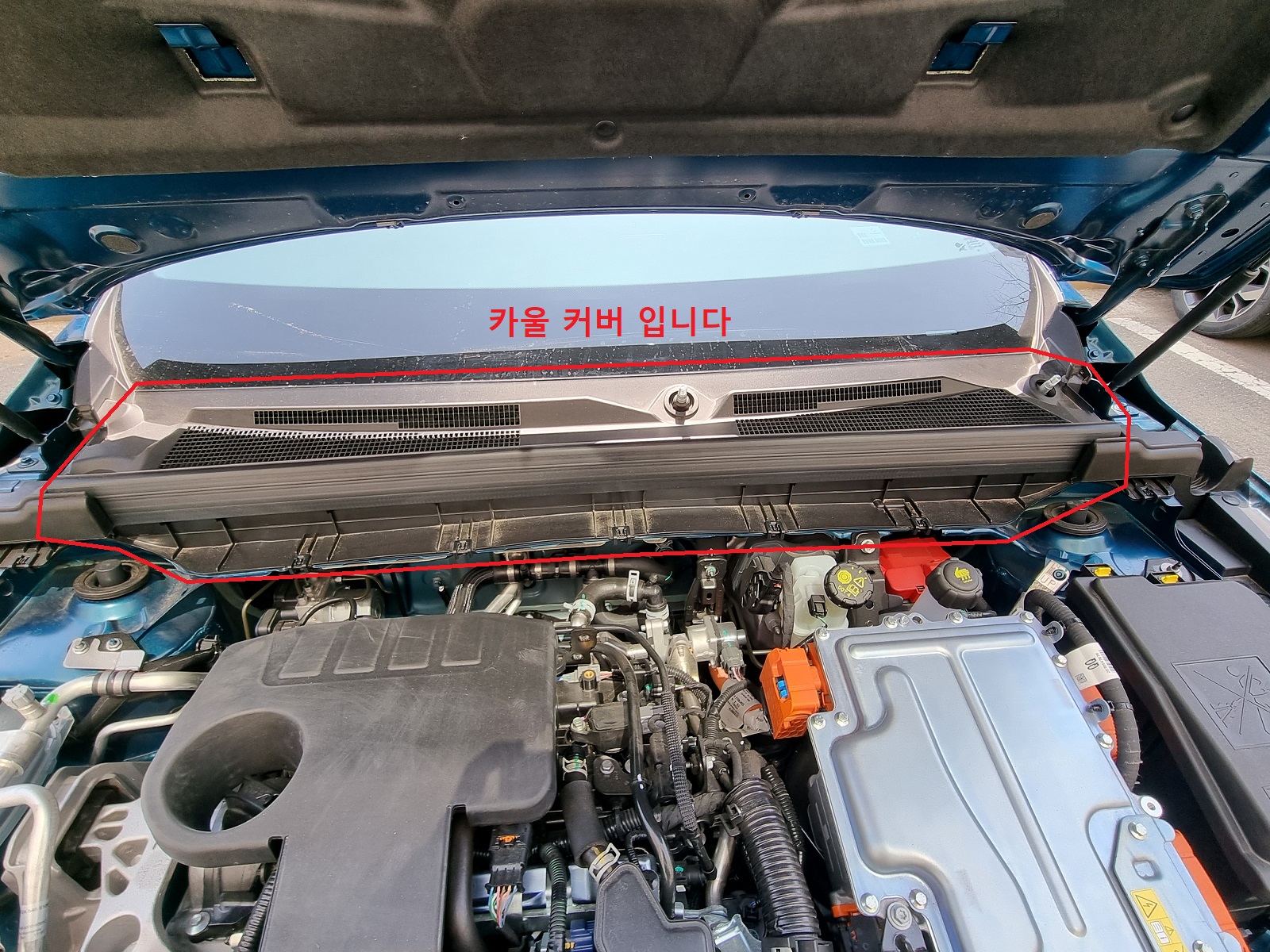

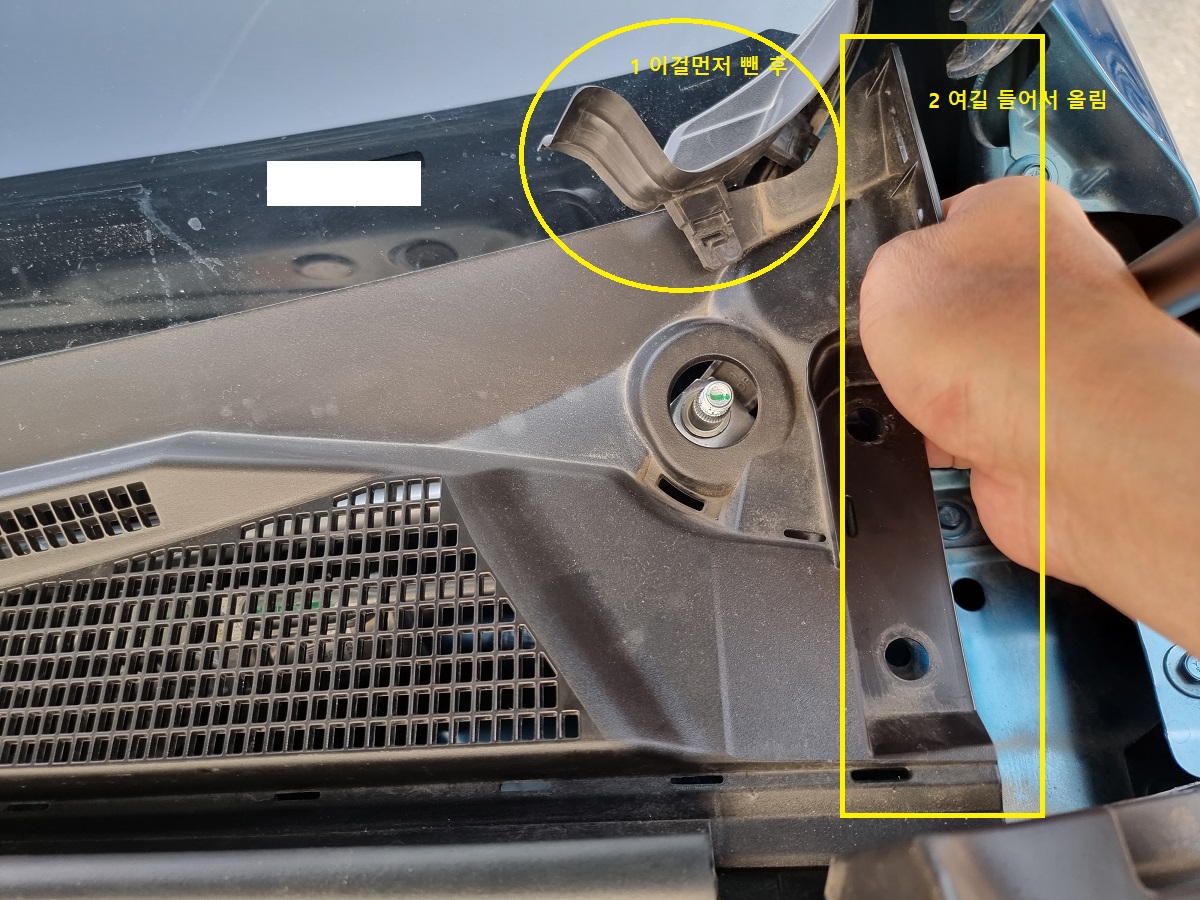

14. 걸리는 커버를 다 분리한 후 카울커버를 분리해 줍니다.

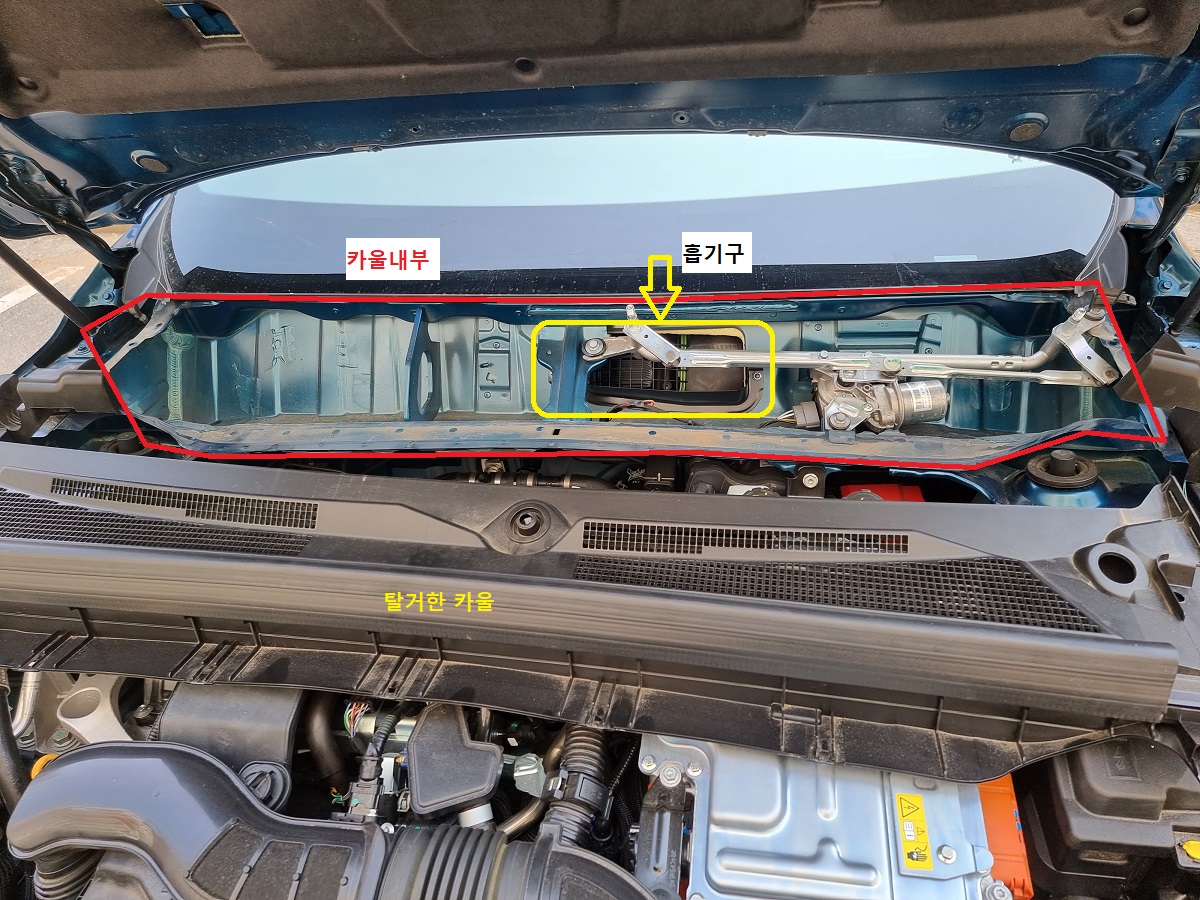

그럼 아래와 같이 흡기구가 보이고, 와이퍼 모터와 와이퍼구동장치가 보입니다.

4개월 탔는데도 흑먼지가 많이 있었습니다. 깔끔하게 청소 해 줍니다.

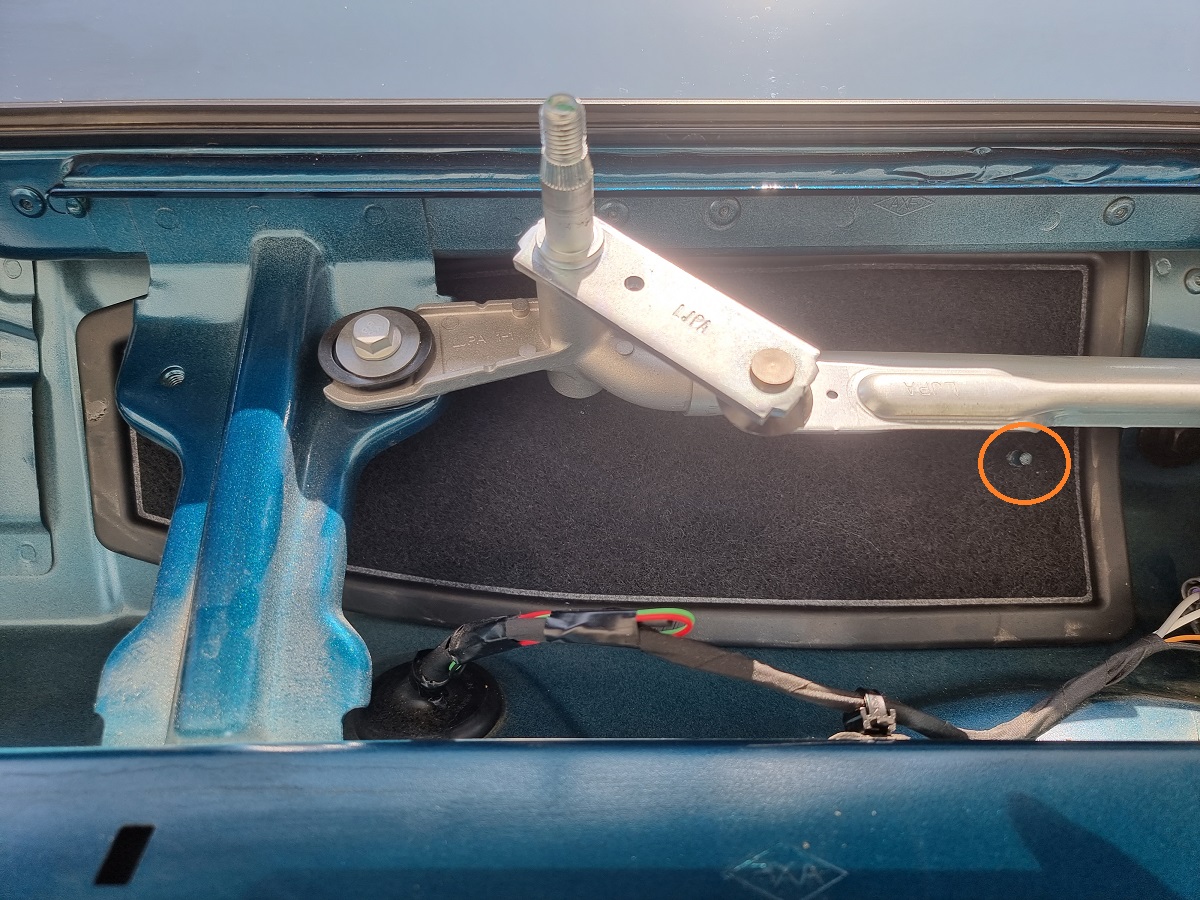

탈거된 카울 중앙에 있는 와이퍼암 홀 입니다. 중앙에있는 홀에만 고무커버가 부착되어있습니다.

이 고무커버가 없으면 물기가 유입될 수 있음으로 찢어지지 않도록 주의 바랍니다.





● 외기필터 장착

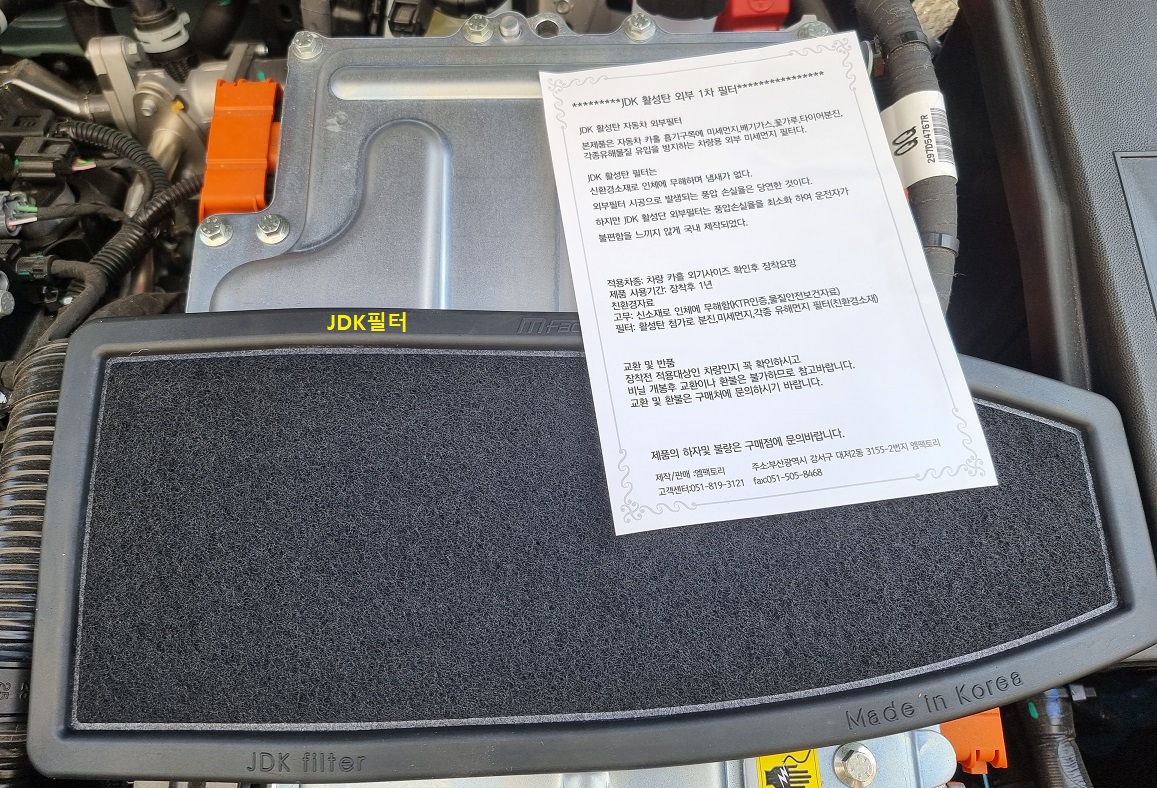

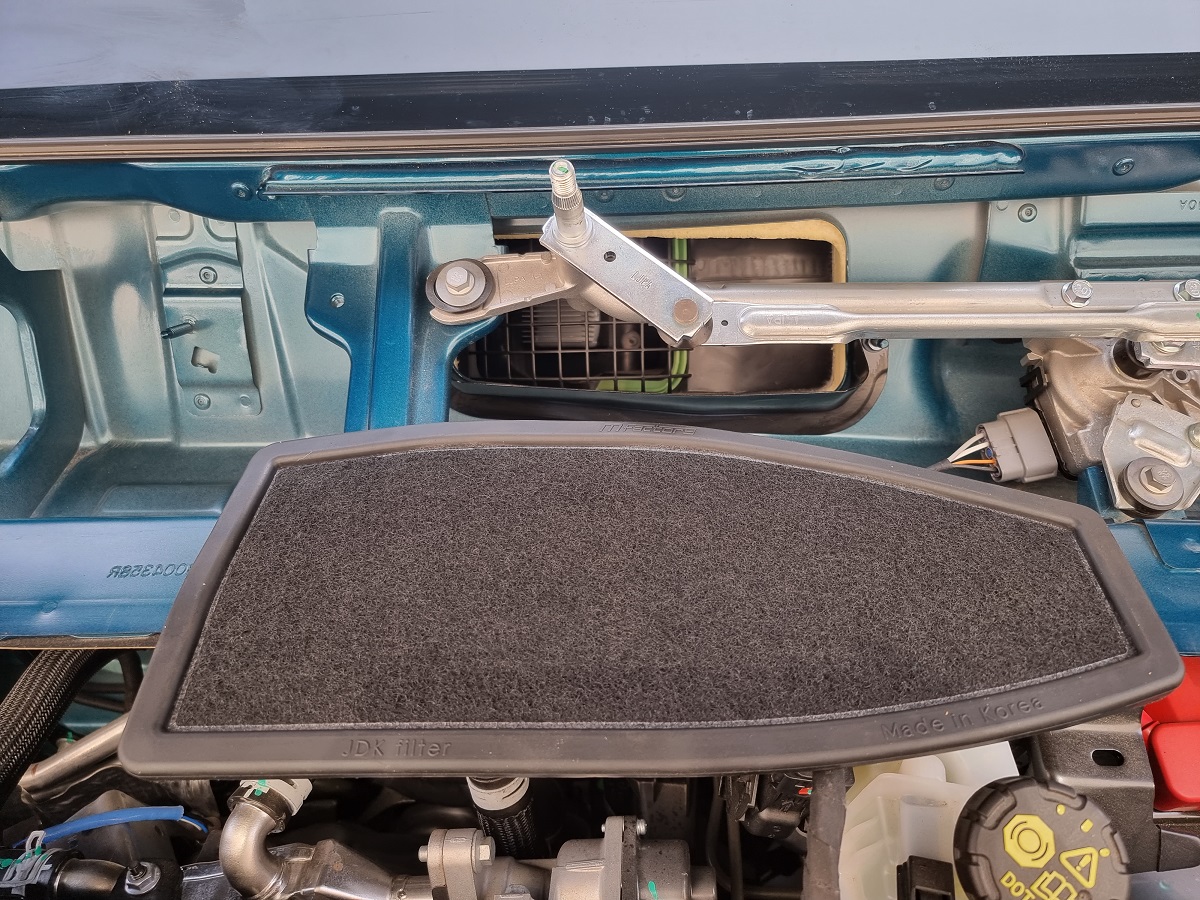

JDK외기필터 입니다.





필터의 크기는 외기흡입구를 다 덮을 정도로 넓습니다.





15. 흡기구 빗물방지 가이드가 부착되어있습니다.이 가이드를 제거해야만 필터를 제대로 장착할 수 있습니다.

10mm복스를 사용하면 됩니다.



아래와 같이 끼우면 안됩니다.





16. 10mm복스를 연결해서 빗물유입방지가이드를 탈거 합니다.





17. 빗물방지 가이드가 제거되었습니다.

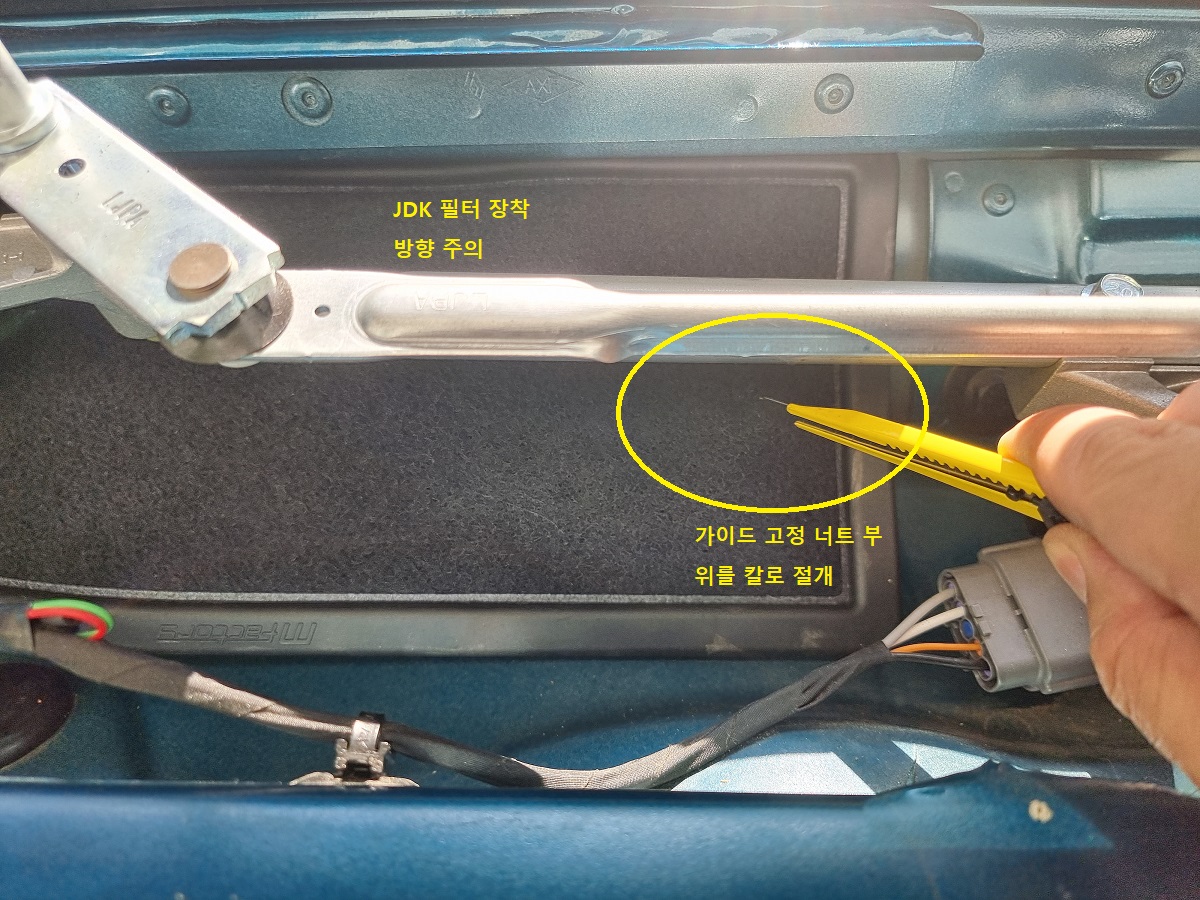

18. 필터를 모양과 위치에 맞게 잘 끼워넣어서 부착(자석이있어서 딱 붙습니다) 한 후 가이드 고정 너트 부위를 칼로 절개해 주면 됩니다.





19. 가이드 부착 너트가 보이도록 절개한 후 필터를 꾹 눌러준 다음

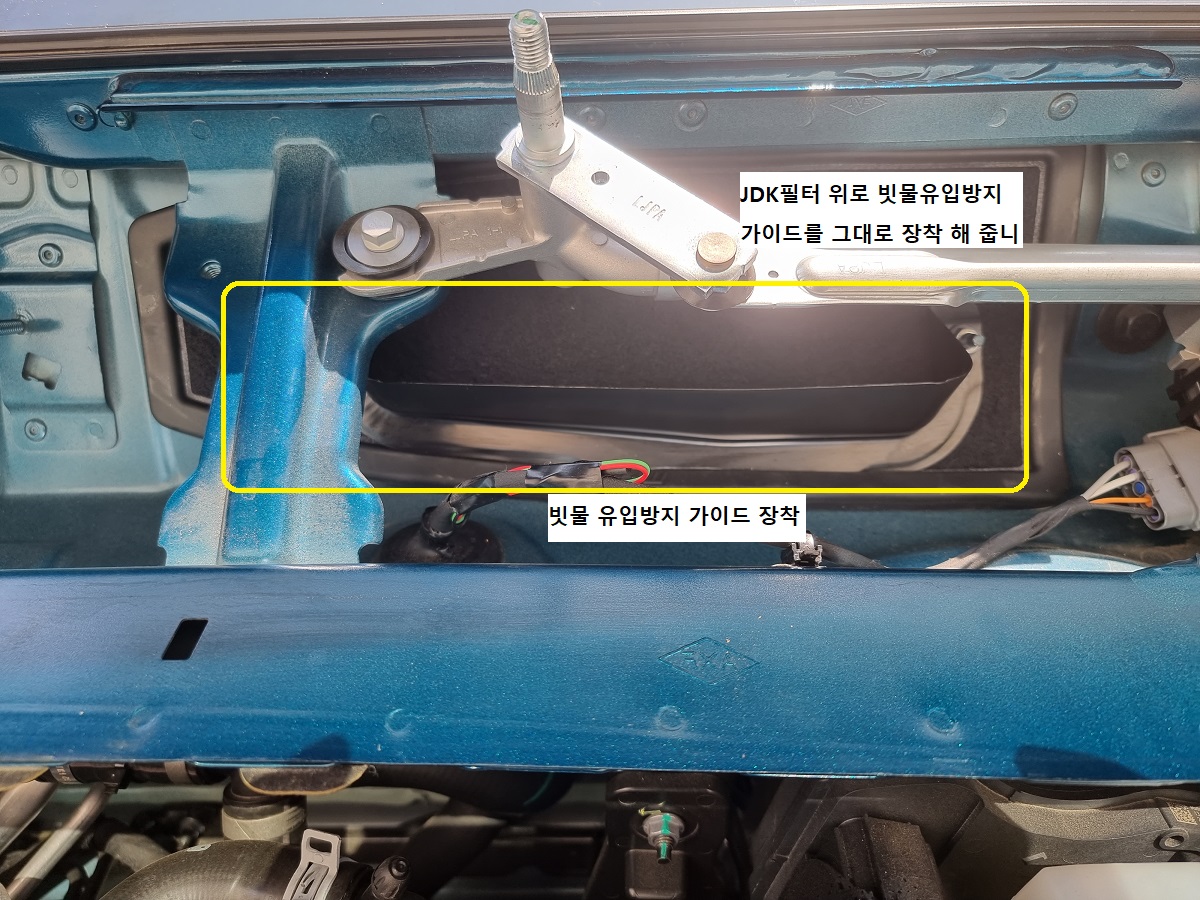

20. 가이드를 잘 끼워서 재자리에 장착 해 줍니다.



21. 이건 그냥....필요할 것 같아서...그리스(구리스)를 약간 뿌려줬습니다.





● 카울 및 와이퍼 조립

22. 필터 장착이 끝난 후 카울커버를 다시 잘 조립 해 줍니다.

빠짐없이 좌우측 커버들까지 다 모두 재 조립 해 줍니다.





23. 카울커버 조립이 끝난 후 와이퍼암을 재 위치에 다시 장착해 주면 됩니다.

좋은 점은 앞 유리에 와이파 블레이드 기준점이 이미 표시기 되어있다는 것입니다.

표시된 기준점에 맞춰서 와이퍼암을 잘 끼운 후 14mm 로 다시 적당한 힘으로 조여 줍니다.





24. 볼트커버를 끼우고 조립을 완료 합니다.





25, XM3는 워셔액 호스가 카울쪽으로 들어가지 않고 본넷위쪽 후드 쪽으로 들어가는 구조여서 카울 분리 시 워셔액 호스를 분리하지 않아도 됩니다.





● 마무리

이렇게 해서 XM3하이브리드 차량의 카울내부 외기필터 장착을 마쳤습니다.

이제 외기모드로 주행하면서 이전과 비교 해 보겠습니다.



* 며칠 주행하면서 느낀점은

PM2.5프리미엄필터와 JDK외기필터의 조합이어서 그런지 차량 외부로부터 매연냄새나 주변지역 냄새가 유입되지 않은 것을 느낄 수 있었습니다.



다가오는 봄을 맞이하여 외기필터를 장착해 주시면 많은 도움이 되지 싶습니다.

단,이 외기필터는 영구적인 것이 아님으로 설명서에도 명시되어있듯이 1년에 1회이상 분리 후 물청소 또는 교체가 필요하니 이점 참고 바랍니다. 겸사겸사 카울도 한번씩 분해해서 카울 내부 청소도 자주 해 주면 좋을 것 같습니다.

유난히 더러운 것들이 많이 모이는 곳입니다.





● 구매정보

JDK외기필터

JDK XM3 활성탄 외기 1차 필터 /외부필터

리무버드라이버

JTC-7713 자동차공구 빠루드라이버 도어 장식품 제거장치 리무버 천일공구사

라쳇, 복스세트

스탠맨 복스세트 12종 1/2 라쳇렌치포함 ST-1200

"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."
